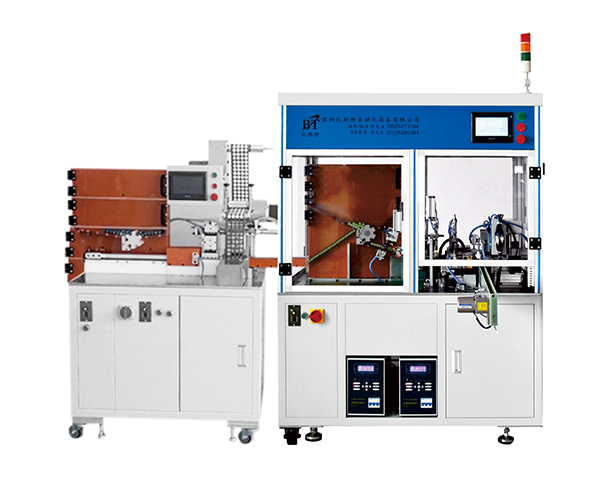

BT-1418DB 單節自動點焊機
一、主要功能
圓柱型電芯自動測試電壓內阻，自動貼青稞紙，自動貼側面膠，自動進PCB板，自動化焊接
采用整塊PCB 拼板，自動分板，自動折彎鎳片，自動取單個板焊接
二、產品特點
采用直流焊接電源，焊接穩定可靠
采用獨立貼側面青稞紙機構，確保位置精準
采用流水線式自動進板，折板邊，鎳片自動折彎，自動焊接
標配測試儀HK3561
送板機構采用伺服電機，數字化設定位置
電池引出線采用后焊方式
三、產品參數
|
設備功率
|
AC220V 50/60HZ 6KW |
PCB拼板最長
|
120MM |
|
使用氣壓
|
0.4-0.8Mpa,使用氣源時必須有過濾裝置， 確保氣流無水無雜質。
|
側面青稞紙長度
|
30-68MM |
|
側面青稞紙寬度
|
4-10MM |
||
|
標配點焊電源
|
BT-5000A直流焊接電源2臺
|
側面青稞紙厚度 S |
0.15-0.5MM |
|
焊接輸出功率
|
Max 6000A |
適合鎳片厚度
|
0.08MM-0.15MM |
|
控制器件
|
PLC觸摸式顯示屏控制
|
適合鎳片寬度
|
3 M M - 8 M M 定 制 型
|
|
動 力 |
750W伺服電機
|
適合點焊針
|
進口直徑1.5*100MM(焊點點焊)
|
|
適應范圍
|
14430/14500/18500/18650/21700可定制
|
設備外形尺寸
|
L2330*W1650°H1710MM |
|
生產效率 |
約1300PCS電芯/小時
|
設備重量 |
V 450KG |
