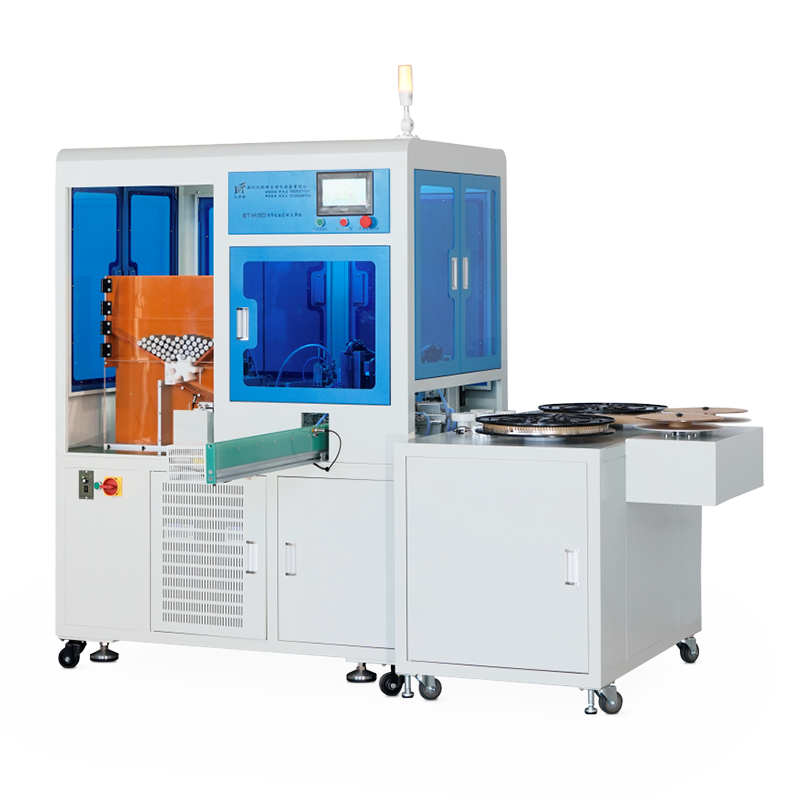

BT-1418 單節自動點焊機
一、主要功能
圓柱型電芯自動測試電壓內阻，自動檢測文字位置，自動貼側面高溫膠，自動 化焊接
采用盤狀成形卷料鎳片，自動裁切自動焊接
二、產品特點
采用直流焊接電源，焊接穩定可靠
采用進口鎢鋼切刀，經久耐用
標配測試儀HK3561
送鎳片機構采用6軸伺服電機，鎳片位置數字化設置
引出片位置垂直度一致性良好
三、產品參數
|
設備功率
|
AC220V 50/60HZ 8KW |
高溫膠寬度
|
10MM |
|
使用氣壓
|
0.4-0.8Mpa,使用氣源時必須有過濾裝置， 確保氣流無水無雜質。
|
高溫膠送料長度
|
10-20MM |
|
點焊鎳片外露長度
|
≥2.5MM |
||
|
標配點焊電源
|
BT-10000A晶體管焊接電源
|
適合鎳片厚度
|
0.08MM-0.15MM |
|
焊接輸出功率
|
Max 10000A |
適合盤料鎳片寬度
|
定制型
|
|
控制器件
|
PLC觸摸式顯示屏控制
|
適合盤料鎳片最大外徑
|
500MM |
|
動 力 |
750W伺服電機
|
適合點焊針
|
進口直徑1 . 5*100MM(焊點點焊)
|
|
適應范圍
|
14430/14500/18500/18650/21700可定制
|
設備外形尺寸
|
L2250*W1700^H1820MM |
|
生產效率 |
約1300PCS電芯/小時
|
設備重量
|
500K |
