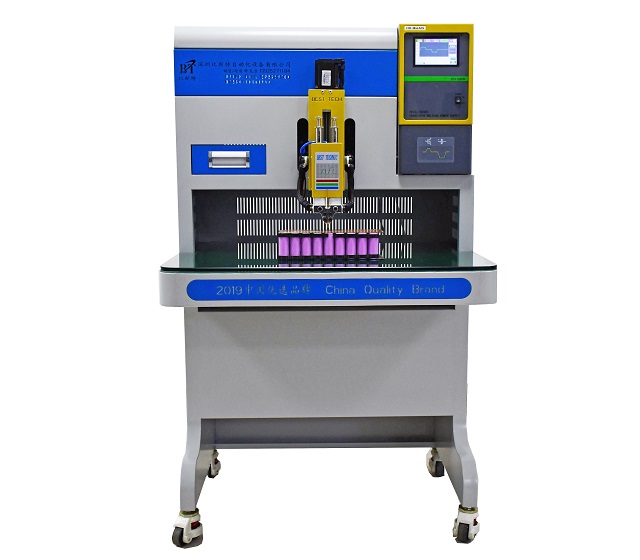

BT-550D 系列智能電動晶體管點焊機
一、主要功能
適合電芯與鎳片點焊
點焊頭動力;智能電動
自動識別被焊物體高度，自動調整
自動點焊針長度誤差自動檢測
二、產品特點
焊點美觀，火花少，無發黑
采用進口低阻抗電容和進口低阻抗MOS 管，焊接電壓和電流輸出穩定
采用FPGA 高速運算芯片，實時檢測輸出電流和電壓
自帶過流或過壓，欠流或欠壓報警
顯示器件：本機自帶80480T?50觸摸式顯示屏，可外掛80480TO?0 角摸式顯示屏
兩焊針的壓力獨立調節，確保焊接壓力穩定可
三、產品參數
|
設備功率
|
AC220V 50/60HZ 0.6KW |
點焊頭行程
|
40-160MM自動調節
|
|
適合點焊類型
|
圓柱電芯方型電芯 聚合物電芯
|
顯示界面
|
80480T050觸摸式顯示屏，可外掛 |
|
點焊電源
|
BTH-10000A/BTH-8000A BTH-5000A/BTH-5000B |
參數設置方式
|
觸摸式
|
|
焊接輸出電流
|
Max 10000A |
0.1%負載持續率下的功率 |
SQ1=9KVA |
|
合適點焊針
|
德品 1 7 1 9 M 6 M 點 點
|
50%負載持續率下的功率 |
S50=0.36KVA |
|
點焊鎳片厚度
|
0.1MM-0.2MM(0.15-0.2MM厚度德片需開槽】
|
100%負載持續率下的功率 |
S100=0.25KVA |
|
點焊平臺尺寸
|
L800MM*W300MM |
設備外形尺寸
|
L960"W800°H1420MM |
|
工作方式
|
伺服電動
|
設備重量 |
120KG |
